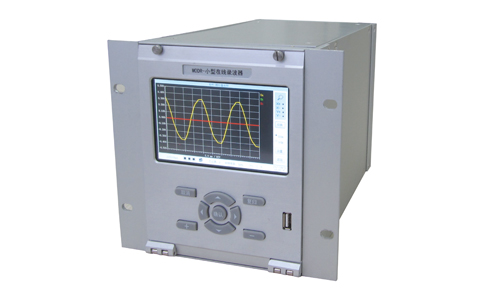

FLDLBY-C在线录波仪
FLDLBY-C在线录波器，是以高性能MCU、嵌入式操作系统为核心，实现了数据采集、处理、传输、存储功能的小型在线录波装置。MODR具备先进的DSP数据处理能力，可实现稳态信号分析，如谐波分析、有效值/派生量计算，以及信号暂态过程的捕捉、记录。
MODR配备上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线与MODR联机，实现远程控制、数据共享、电气试验等功能。
FLDLBY-C在线录波器主要功能包括：
故障录波：按用户预先定义的故障判据，MODR实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在永久存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
实时监测：最多可接入16路开关量、16路模拟量。实时计算模拟量有效值，派生量（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，最高21次）、矢量图。有效值、开关量可以实时传输给上位机。
1、电气隔离16路模拟量、16路开关量同步采样，输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
2、采样频率：模拟量、开关量同步采样频率：2kHz。
3、实时有效值计算：MODR对模拟通道进行无延迟的有效值计算。交流量RMS每20ms生成一点。
4、实时派生量计算：最多可定义8个派生量，包括频率、有功、无功等多个类型。MODR进行无延迟的派生量计算。
5、对接入通道、派生量实时监视，多种故障启动方式在任何运行状态下，根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为32MB。如果连接了上位机（PC机），MODR即时通知上位机。
6、实时监测：实时谐波分析、实时波形显示、矢量图画面。
7、5＂TTF显示屏；分辨率为800×480；
8、串行口通讯RS-485；
9、U盘（8G内存以下）记录文件复制；PC软件运行于Windows平台，通过串行口连接，提供实时监视、参数设置、数据分析等功能。
| 模拟通道 | 16路；8路交流电压通道，8路交流电流通道 |
| A/D分辨率 | 16位 |
| 同步采样频率 | 2kHz |
| 有效值准确度 | 0.2% |
量程：
通道类型 | 通道名称 | 输入范围 | 输入阻抗 |
U | 交流电压通道 | AC 0～500V | > 300kΩ |
I | 交流电流通道 | AC 0～10A | < 0.05Ω |
电压、电流通道的量程可根据用户要求调整；装置支持外接电压、电流互感器，变比可通过软件设置。
| 开关量通道 | 16路开关量通道 |
| 同步采样频率 | 2kHz |
| 标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点 | |
派生量：最多可设置8路派生量，各类型的准确度如下表所示。
类型 | 准确度 | 备注 |
频率 | ±0.02Hz | |
有功功率 | 0.5% | cosφ1.0–0.5 电压＞50% 电流＞10% |
无功功率 | 0.5% | sinφ1.0–0.5 电压＞50% 电流＞10% |
功率因数 | 1.0% | |
正序 | 1.0% | |
负序 | 1.0% | |
零序 | 1.0% | |
两相负序 | 1.0% | |
相角差 | ±0.3° | |
实测功角 | ±0.3° | |
两矢量差 | 0.5% | |
两矢量和 | 0.5% | |
线路功角 | ±0.3° | |
交流阻抗 | 0.5% | |
同期压差 | 1.0% | |
计算功角 | ±1.5° | |
标量和 | 由引用参量决定 | |
标量差 | 由引用参量决定 | |
一次函数 | 由引用参量决定 |
故障启动方式：
| 模拟量 | 突变、过量、欠量 |
| 开关量 | 变位（闭合、断开） |
| 故障记录容量 | 故障记录总存储容量32MB。最多记录数量为200条，大于200条后，按照先进先出原则循环记录 |
| 串行口 | 1个RS-485端口，最大通讯波特率115200bps |
| 显示屏 | 5”TTF显示屏 |
| 分辨率 | 800×480 |
| 外形尺寸 | 187(宽) ×177(高)×245(深) |
| 重量 | 6kg |
| 工作电压 | 85～264VAC/100～370VDC |
| 输入频率 | 47～440Hz |
